焊接OCT
焊接OCT
OCT振镜焊接熔深检测系统基于高精度的激光低相干测量原理对铜、铝、钢等各类金属材料激光焊接熔深的在线实时检测，精确计算焊缝匙孔深度，实现熔深的实时测量，实现焊接与熔深检测的一体化。组成部分包含OCT基础光学模块、数据采集处理模块、光谱仪模块、焊接光路模块。
产品特点
自主设计的光学器件及光学系统
基础光学模块：SLD光源、光纤组件、电动参考臂组件、焊接振镜扫描模块
超低损耗光纤器件，提高能量利用率
抗激光焊接干扰能力强
测量稳定性高

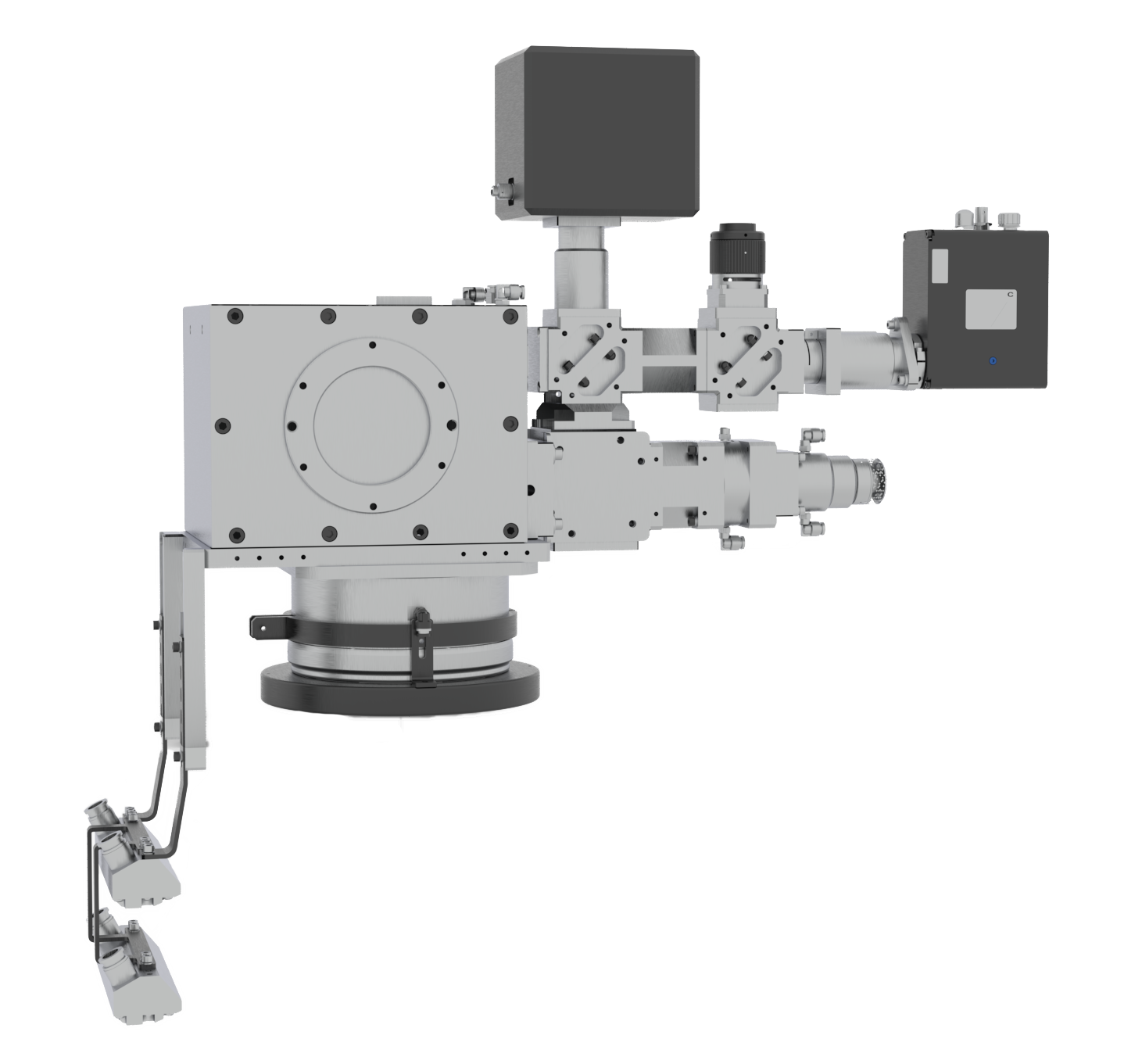

焊接光路模块
完全自主设计开发，支持定制功能
焊接激光和OCT激光光路同轴
底层控制技术和自研算法实现光束的精确控制以达到高精检测
可建立焊接参数与熔深的精确数学模型
为焊接大数据分析系统提供可靠数据基础

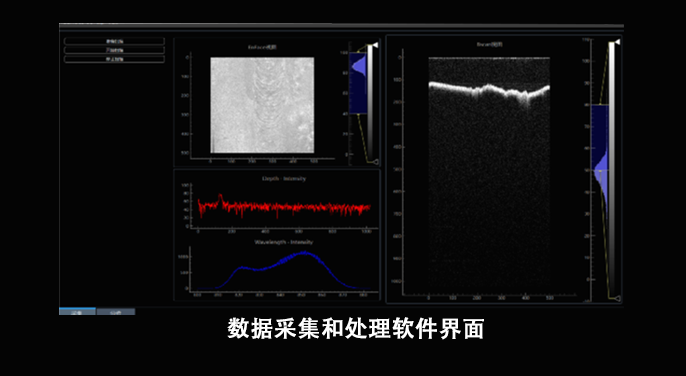

数据采集和处理
支持特定场景的定制需求
自主开发的焊接软件、OCT检测软件，可根据用户产线需求进行适应性快速优化调整
简单易用、安全可靠
自研光谱仪
具有高分辨率、高信噪比、大成像深度的三维层析成像能力
自主光学设计方案：高效VPH光栅，接近衍射极限的光学分辨率
通用相机链路接口：Camera Link、USB相机
20kHz-250kHz的线扫描速率
波长范围：840nm±14nm
优异滚降性能和超高灵敏度
超12mm成像深度
OCT技术在线监测解决方案
实现非接触式实时检测
确保焊接质量稳定性
显著提升生产效率
特别适合铜铝等轻量化材料的焊接质量控制

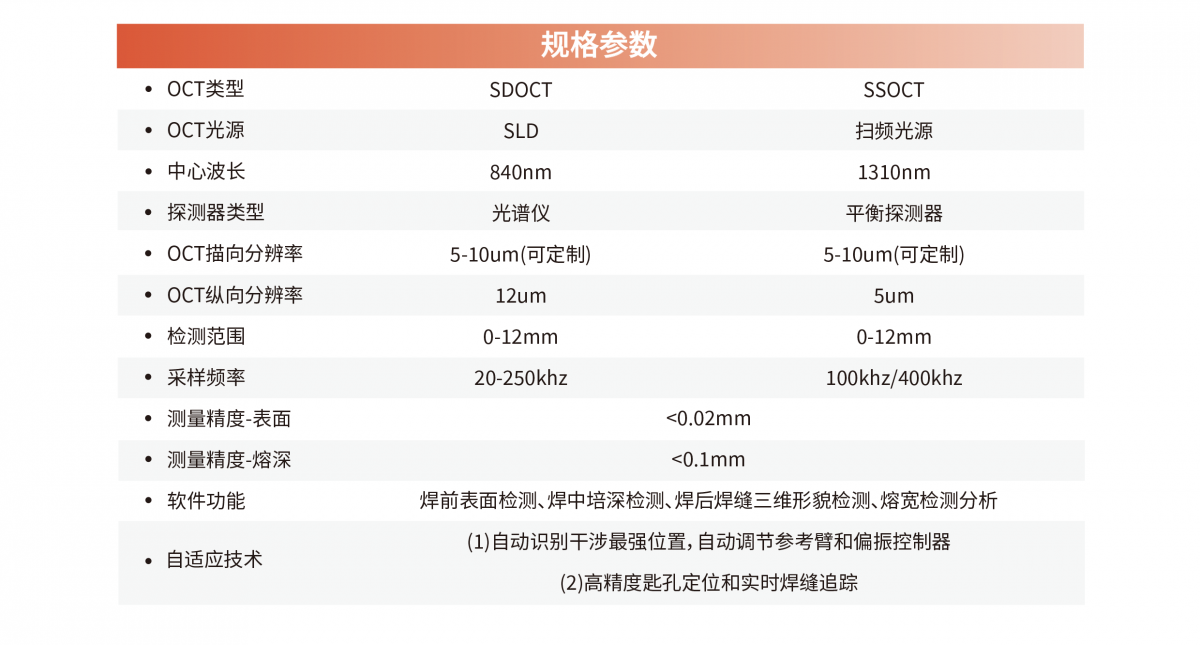

规格参数
